出現的問題：
圖中實線包圍的區域表示磷酸鋅晶體未附著部分?？梢园l(fā)現，未附著部位與Si富集部位一致。由此可以認為，鋼板表面的Si分布很大程度上影響了。如圖1所示

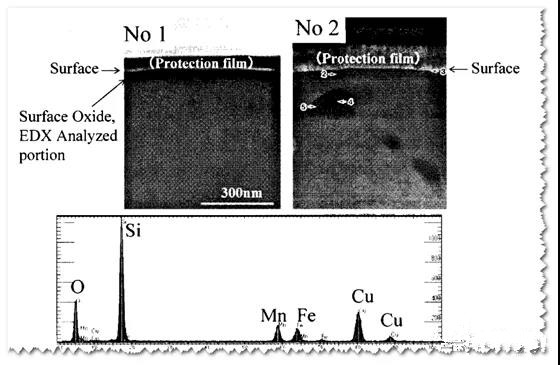

2.采用透射電鏡分析了圖2所示氧化物，結果如圖3所示。No. 1中存在50nm左右的膜狀物質。對該膜狀物質進行EDX分析，檢測出了O、Si、Mn、Fe。膜狀物質的厚度很薄。
3.由于Si富集部位與磷酸鋅晶體未附著部位一致，磷酸鋅晶體生成反應的屏障，阻礙了磷化處理。
4.在圖4中，雖然在No.2中觀察到被認為是內部氧化物的氧化物，但是在表面幾乎觀察不到氧化物。
解決方法：

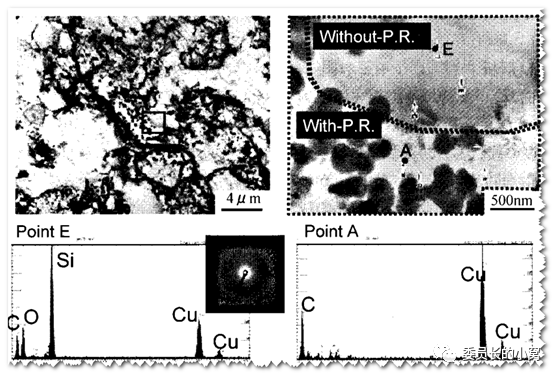

了鑒定No.1表面生成的Si氧化物，采用復形方法提取了氧化物顆粒，進行TEM觀察，如圖5所示。從這個區域檢測出了Si和O。從該結果可以認為，不存在粒狀物質的區域是存在上述膜狀Si氧化物的區域。
2.在該Si氧化物的區域進行衍射分析，結果沒有發現晶體的衍射斑點。由此推測，該Si氧化物是非晶態的。
3.鋼板表面的分析結果，在No.1這樣的較高Si濃度的鋼板表面分布有非晶態的Si的氧化物，這種Si的氧化物阻礙了后續磷化過程反應，降低了磷酸鋅的附著量。
4.進行磷化處理評價，對氧化物進行XPS分析確定是否形成Si的氧化物，實線表示Si氧化物生成的邊界成分磷化性能良好。
解決方案：

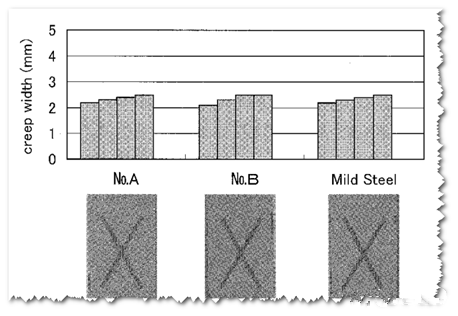

為了抑制阻礙化學轉化處理性的Si氧化物的形成，處理后鋼板表面的外觀如圖6所示，圖7顯示了在4個地方測定的涂膜的剝離寬度和涂膜剝離后的試料表面外觀，其中還包括一個軟鋼材料，由此可知試制材料具有與軟鋼大致同等的良好的涂裝性。
