13962613699
出現的問(wèn)題：
1.導致材料存在氫致開(kāi)裂的風(fēng)險。
2.表面的氧化層有銹跡。
3.發(fā)生明顯的塑性變形。
出現的原因：
1.酸洗過(guò)程中通過(guò)化學(xué)或者電化學(xué)反 應產(chǎn)生的H會(huì )滲透進(jìn)材料內部，導致材料存在氫致 開(kāi)裂的風(fēng)險，從而對材料的拉伸及斷裂性能產(chǎn)生顯 著(zhù)不利影響。
2.B23螺栓材料在電化學(xué)充氫環(huán)境下 ，導致表面的氧化層有銹跡。
3.HEDE理論通常適用于材料不 發(fā)生明顯的塑性變形而直接發(fā)生脆性斷裂的情況， 主要強調的是氫降低原子間結合力，繼而導致了原 子鍵的破壞。
解決方案：

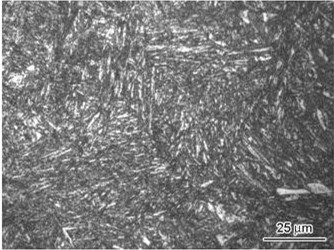

1.B23 材料在電化學(xué)動(dòng)態(tài)充氫條件下發(fā)生典 型的沿晶脆性開(kāi)裂，延伸率較空氣中拉伸時(shí)顯著(zhù)下 降，表現出較高的氫脆敏感性。
2.磷化處理后，B23材料氫含量 (平均值) 由磷 化前的 0.83 mg/kg 增至 47 mg/kg；去除表面磷化層 后，氫含量下降至0.4 mg/kg。說(shuō)明磷化過(guò)程中引入 的氫主要分布于B23材料的磷化層中，而非基體內。
3.雖然磷化處理使得 B23 材料氫含量顯著(zhù)增 加，但是磷化處理后的B23材料延伸率、斷裂韌性較 磷化前無(wú)明顯變化，這是由于氫原子主要分布在磷 化層中而非基體內部。
